Описание конструкции противовзломной ролетты

Приложение 2

1.    Общие характеристики противовзломной роллеты
Противовзломная роллета разработана согласно требованиям на устойчивость к взлому ГОСТ Р 52502 и ГОСТ Р 52503.

Конструкция противовзломной роллеты включает в себя следующие основные узлы:

- короб с приводом намотки полотна;
- шины направляющие;
- полотно;
- концевой профиль полотна.



Общий вид установленной роллеты приведен на рис. 1.

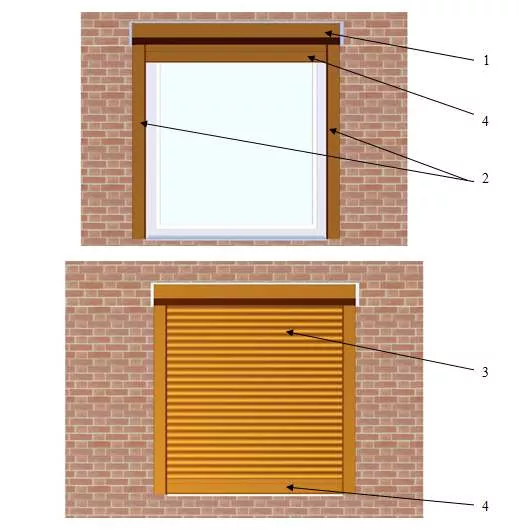

Рис. 1 Общий вид противовзломной роллеты.
1- короб, 2- шина направляющая, 3- полотно, 4- концевой профиль



2.    Особенности конструкции противовзломной роллеты
Для обеспечения требований противовзломности традиционные роллетные узлы имеют конструктивные особенности.


2.1 Конструкция короба

Короб состоит из следующих элементов:
- стальные боковые крышки;
- алюминиевые соединительные профили;
- алюминиевые защитные панели;
- стальные заклепки;
- декоративные профили.

Общий вид короба представлен на рис.2.

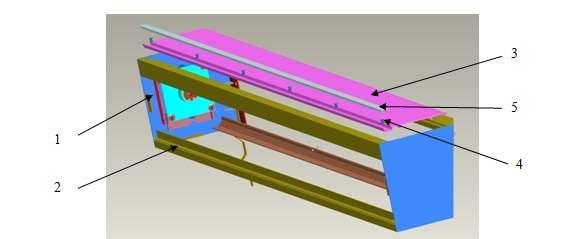

Рис 2 Общий вид короба
1- стальная боковая крышка, 2- алюминиевый соединительный профиль, 3- алюминиевая защитная панель, 4- стальная заклепка, 5- декоративный профиль

Боковая крышка представляет собой стальную сварную конструкцию. Крышка имеет отверстия, посредством которых она должна обязательно крепиться к элементам защищаемого проема. Конструкция и материал боковой крышки определяются требованиями устойчивости короба к ударным нагрузкам (при испытаниях воздействие кувалдой) и режущим инструментам (зубило, угловая шлифмашинка, газорез). Общий вид боковой крышки представлен на рис. 3.

Рис 3. Общий вид боковой крышки с деталями крепления вала

Алюминиевые соединительные профили предназначены для формирования объема короба, крепления правой и левой боковых крышек и создания установочных поверхностей для алюминиевых защитных панелей. Соединительные профили крепятся к боковым крышкам стальными заклепками или саморезами.


Алюминиевые защитные панели предназначены для закрытия и защиты внутреннего пространства короба. Панели устанавливаются на соединительные профили и крепятся к ним стальными заклепками. Для защиты заклепок и декоративного их закрытия устанавливается декоративный профиль на принципе силовой защелки.

2.2 Шина направляющая
Для обеспечения противостояния воздействиям взлома, шина имеет развитую конфигурацию сечения, элементы для блокирования выхода полотна из шины при воздействии на полотно, элементы для скрытого крепления.

Сечение шины увеличено для противостояния огибающему и режущему инструменту (лом 1,5 м, зубило).

Для противостояния воздействиям взлома и обеспечения скрытия деталей крепления к проему, направляющая шина (поз.1 на Рис.4) устанавливается на проем через стальную трубу.

Рис. 4. Шина в установленной роллете
1 - шина направляющая, 2 - труба стальная, 3 – анкер, 4 – профиль роллетный, 5 – замок боковой, 6 – упор ригельного замка, 7 - саморез крепления шины к трубе, 8 – зацеп шины для бокового замка.

При монтаже роллеты на проем, сначала к проему крепится стальная труба (поз.2, 3 на  Рис.4), а затем к трубе через специальный зев крепится шина.

Для предотвращения выхода полотна шина имеет выступ (поз.8 на  Рис.4), в который упирается боковой замок полотна (поз.5 на Рис.4).

2.3 Полотно
Полотно противовзломной роллеты состоит из следующих элементов:
- роллетного профиля полотна;
- боковых замков;
- составного концевого профиля.

Роллетный профиль разработан специальной конфигурации для выполнения противовзломных требований. Для противостояния воздействия режущего инструмента (например, ножовка по металлу, угловая шлифовальная машина) в профиль полотна через один устанавливается стальной витой профиль.

Общий вид полотна приведен на рис. 5.

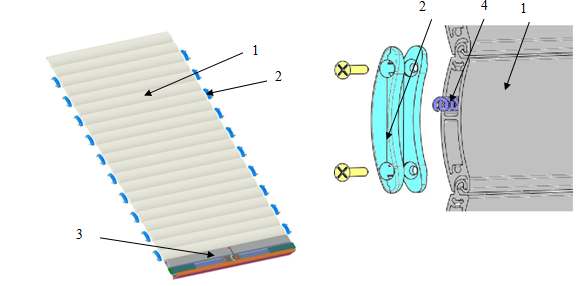

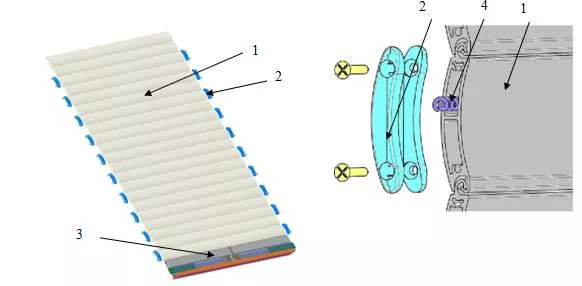

Рис. 5 Общий вид полотна
1- роллетный профиль, 2- боковой замок, 3- составной концевой профиль, 4- стальной витой профиль



2.3.1 Роллетный профиль

Роллетный профиль спроектирован с учетом требований устойчивости к взлому и оптимизации намотки. Проектирование велось на прочность методом конечных элементов.

Рис. 6 Роллетный профиль AER55/SCR

2.3.1 Концевой профиль
Концевой профиль противовзломной роллеты – составная конструкция, которая выполняет функции усиления полотна от воздействия статических и динамических нагрузок, предотвращения подъема полотна рычажными инструментами (при испытаниях лом 1,5 м).
Концевой профиль состоит из следующих элементов:
- тягового концевого профиля;
- ригельного концевого профиля;
- опорного концевого профиля;
- ригельного замка.
Наличие тягового и ригельного концевого профиля вызвано необходимостью автоматического срабатывания ригельного замка при движении полотна только от привода роллеты. Указанные концевые профили имеют возможность взаимного вертикального перемещения. На основе этого перемещения выполняется функция открытия и закрытия замка.
Опорный концевой профиль выполняет функции усиления от ударных нагрузок, препятствовать подводу инструмента под нижний край.
Ригельный замок препятствует не санкционированному подъему полотна. Он не имеет элементов управления с наружной стороны, доступ к элементам управления возможен со стороны защищаемого пространства.

Общий вид концевого профиля приведен на рис. 7.

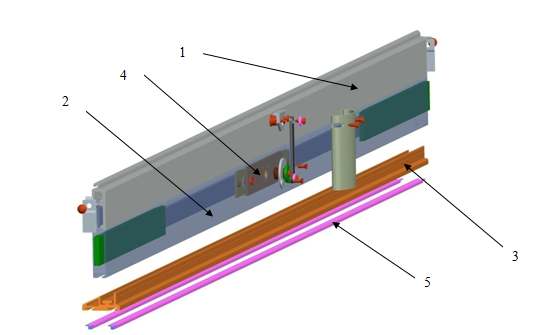

Рис. 7 Концевой составной профиль
1- тяговый концевой профиль, 2- ригельный концевой профиль, 3- опорный концевой профиль, 4- ригельный замок, 5- уплотнительные пластиковые вставки
